脉宽测试仪FROG

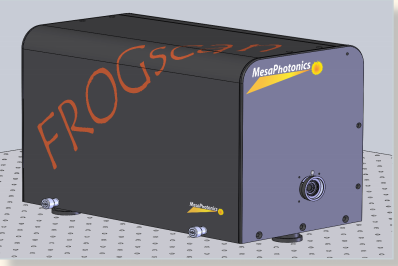

    FROG全称为Frequency Resolved Optical GatingMesaPhotonics生产的FROGscan超快脉冲测量系统结合了高精度的延迟线和集成的光谱仪,是一款革命性的经济的通用型超快激光器脉宽实时测量系统,可以测量12fs10ps的脉冲宽度。关键部件可以在您实验室现场更换以满足您特殊的测量要求。设备可以在任何地方使用,覆盖的波段范围宽至450-1800nm(最高可以到2um),动态范围高达75dB

脉宽是飞秒激光的一个重要的参数。测量飞秒脉宽的设备主要有自相关仪,SPIDERFROG等。自相关仪是最常见的测量脉宽的设备,然而因为其原理的局限性,自相关仪无法获得高阶相位畸变。实际上,很多飞秒脉冲结构里面都有比较复杂的高阶相位畸变,测量清楚脉宽的具体情况对于某些应用来说是至关重要的。为了获得更加精确的脉宽的情况,我们需要使用FROG来进行测量。



FROG全称为Frequency Resolved Optical GatingMesaPhotonics生产的FROGscan超快脉冲测量系统结合了高精度的延迟线和集成的光谱仪,是一款革命性的经济的通用型超快激光器脉宽实时测量系统,可以测量12fs10ps的脉冲宽度。关键部件可以在您实验室现场更换以满足您特殊的测量要求。设备可以在任何地方使用,覆盖的波段范围宽至450-1800nm(最高可以到2um),动态范围高达75dB



主要性能:

● 脉宽范围:12fs>10ps

● 波长范围:450nm 2um

● 测量频率:2Hz

● 时间带宽积:>50

●  准直简单,现场配置,使用方便

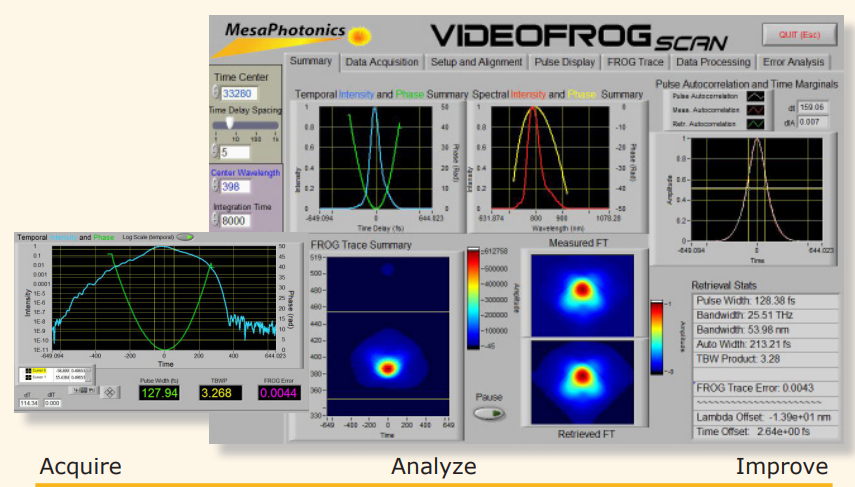

● 包含VideoFROGscan软件,实时准确的获得测量结果

●  集成的准直激光器

● 高灵敏度


主要参数:

波长范围

450 nm-1800 nm (for 1.8-3.4um contact us)

脉宽范围

12fs to >10ps

时间范围

30ps

时间分辨率

2fs or better

光谱分辨率

0.20 nm-1 nm

(ultra: 0.05nm-1nm)

光谱范围

100nm-600nm

延迟增量

1fs

相位精度

0.01 radians


主要应用

 改善激光系统

● 测量脉冲啁啾计算色散补偿量

 实时测量数皮秒啁啾短脉冲

 实时测量脉宽低至5fs的脉冲

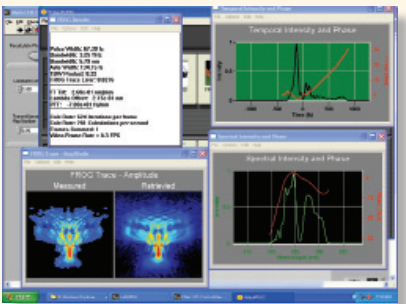

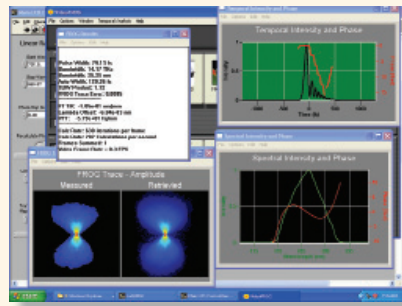

 测量其它FROG系统无法测量的复杂脉冲
